Für Händler empfiehlt sich der Bau einer einfachen portablen Werkstatt-Prüfkiste, bestehend aus Netzteil, Lautsprecher und Radio mit USB Anschluss (wir empfehlen unser Dietz Retroradio Retro_200_BT oder ein Pioneerradio, z.B. MVH-A210BT).

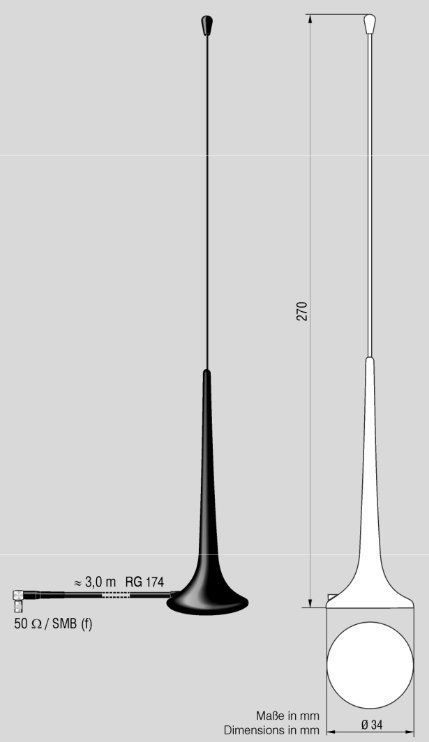

Als Referenzantenne empfehlen wir die Magnetfussantenne ATBB_4403_80 von Antennentechnik Bad Blankenburg. Diese Antenne wird zur Messung auf dem Fahrzeugdach über der Fahrer- oder Beifahrertür positioniert. Obwohl dies eine passive Antenne (ohne Verstärker) ist, ist sie im Kombination mit dem Metalldach des Fahrzeuges ein hervorragender Lamda/Viertel Strahler und liefert uns den entscheidenden Referenzwert.

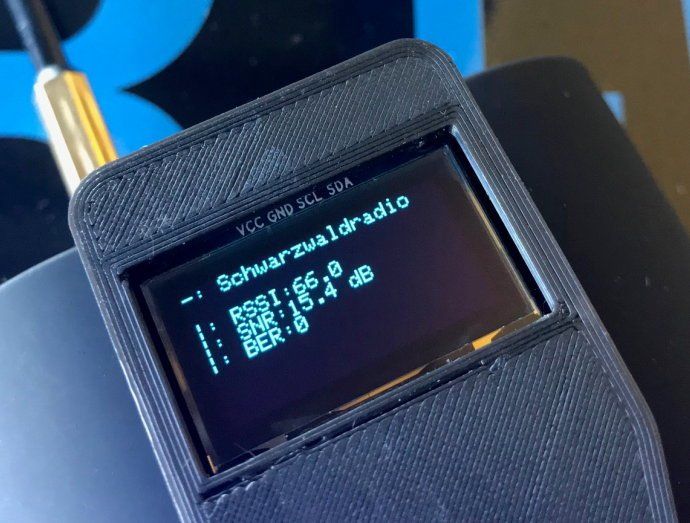

Da die DAB+ Sender bzw. die verschiedenen Ensembles in der Regel von verschiedenen Sendemasten mit unterschiedlicher Leistung ausgestrahlt werden, werden sie auch verschieden stark empfangen. Daher ist immer der gleiche Sender einzustellen. Oben im Bild ist der Sender "Schwarzwaldradio" vom bundesweiten Ensemble auf Kanal 5C eingestellt.

Einen Überblick über die Senderlandschaft ihres Standortes liefert die Seite www.fmscan.org



Hinweise:

- Je nach Abstand zu den Sendemasten und Gebäudematerialien sind innerhalb eines Gebäudes oder im Schatten von Gebäuden keine befriedigende Messungen möglich.

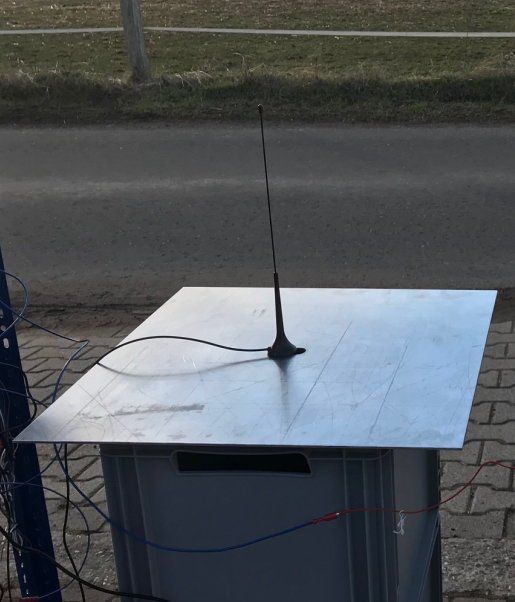

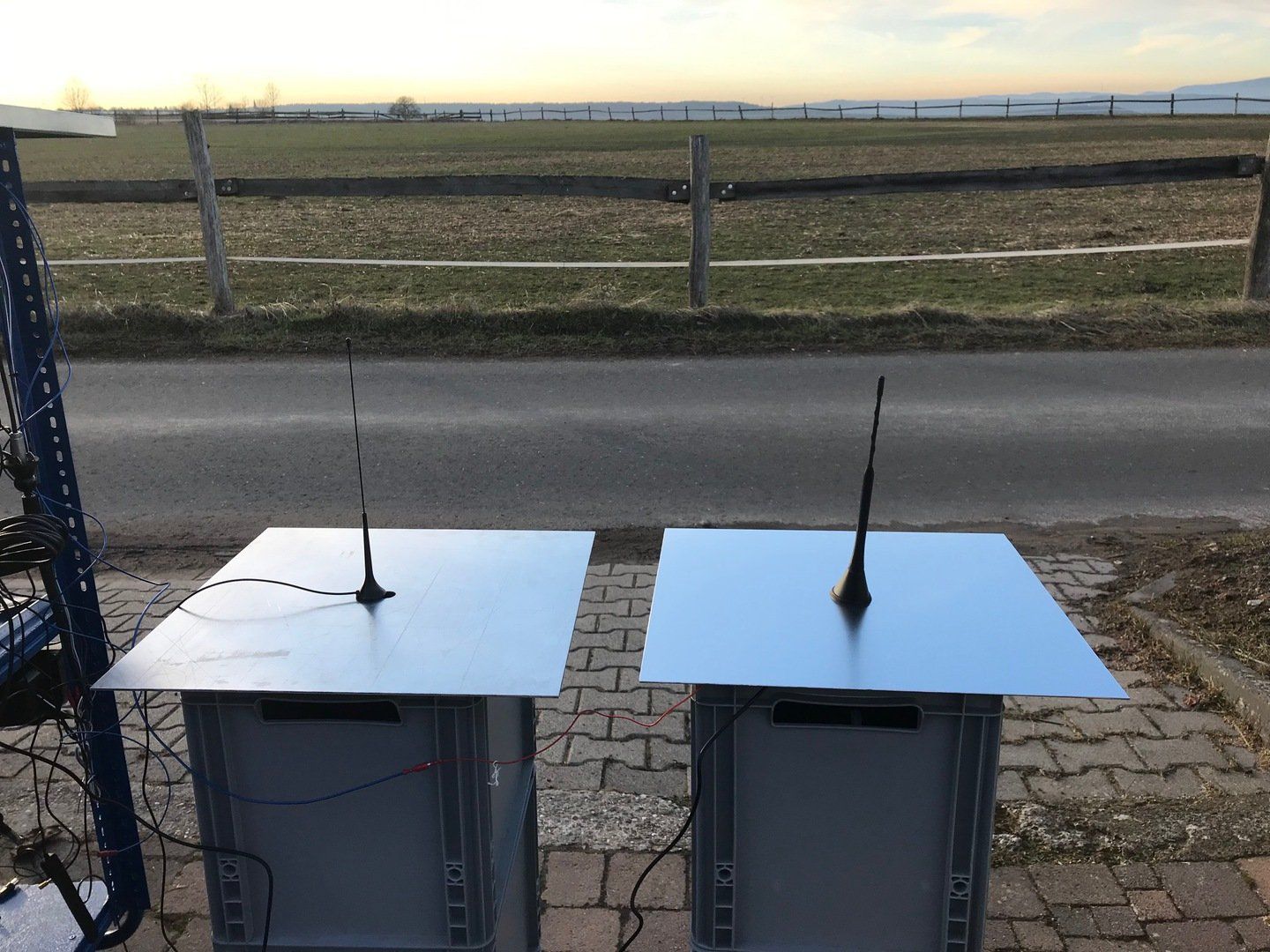

- Bei Fahrzeugen aus Kunststoff ist die Magnetfußantenne als Vergleichsantenne auf eine Aluplatte 45*45 cm, z.B. unsere Art. Nr. 15901, in 1 Meter Höhe zu stellen.

- Das Messgerät liefert keine Phantomspannung. Daher ist für die Messung von Aktivantennen ist noch der Phantomadapter 8554 dazwischen zu schalten.Neuer Text

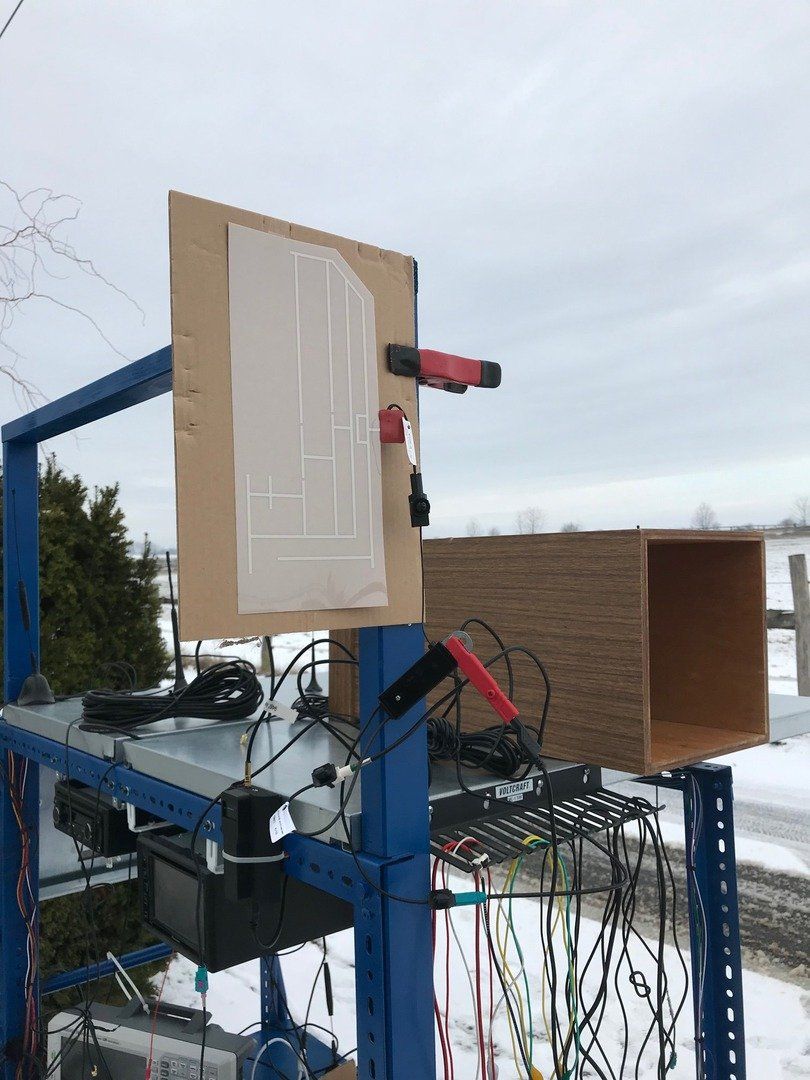

Bei allen Scheibenantennen und Wohnmobilantennen empfiehlt sich die Antenne zunächst provisorisch mit Klebeband zu fixieren und eine Vergleichsmessung an verschiedenen Orten und mit der Referenzantenne durchzuführen.

Dabei stellt sich schnell heraus, ob der gewählte Einbauplatz gut ist und

welchen Einfluss die zu durchdringenden Materialien auf die Empfangsleistung der Antenne haben.

So kann z.B. der Montageort einer Scheibenantenne an einer ungetönten Seitenscheibe besser sein, als an der Frontscheibe oder in einem Wohnmobil mit GFK Aufbau die Montage einer Wohnmobilantenne in einem oberen Holzschrank besser sein, als eine Spiegelantenne im rechten oder linken Spiegel.

Holz, Kunststoff, Plastik, GfK, Autoglas ohne Bedampfung und Tönung haben eine geringe Dämpfung, jedoch dicke Scheiben, Panzerglas, Isolierglasfenster, Metall und Aluminium eine sehr hohe Dämpfung.

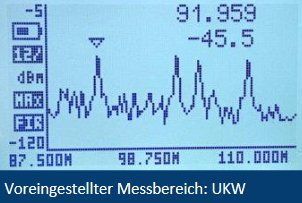

Voreinstellung UKW Bereich:

Jede Nadelspitze ist ein UKW Sender mit einer definierten Frequenz.

Die stärksten 3 Sender haben einen Pegel von ca.
„-65dBm“

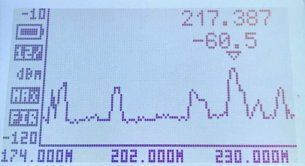

Voreinstellung DAB+ Bereich:

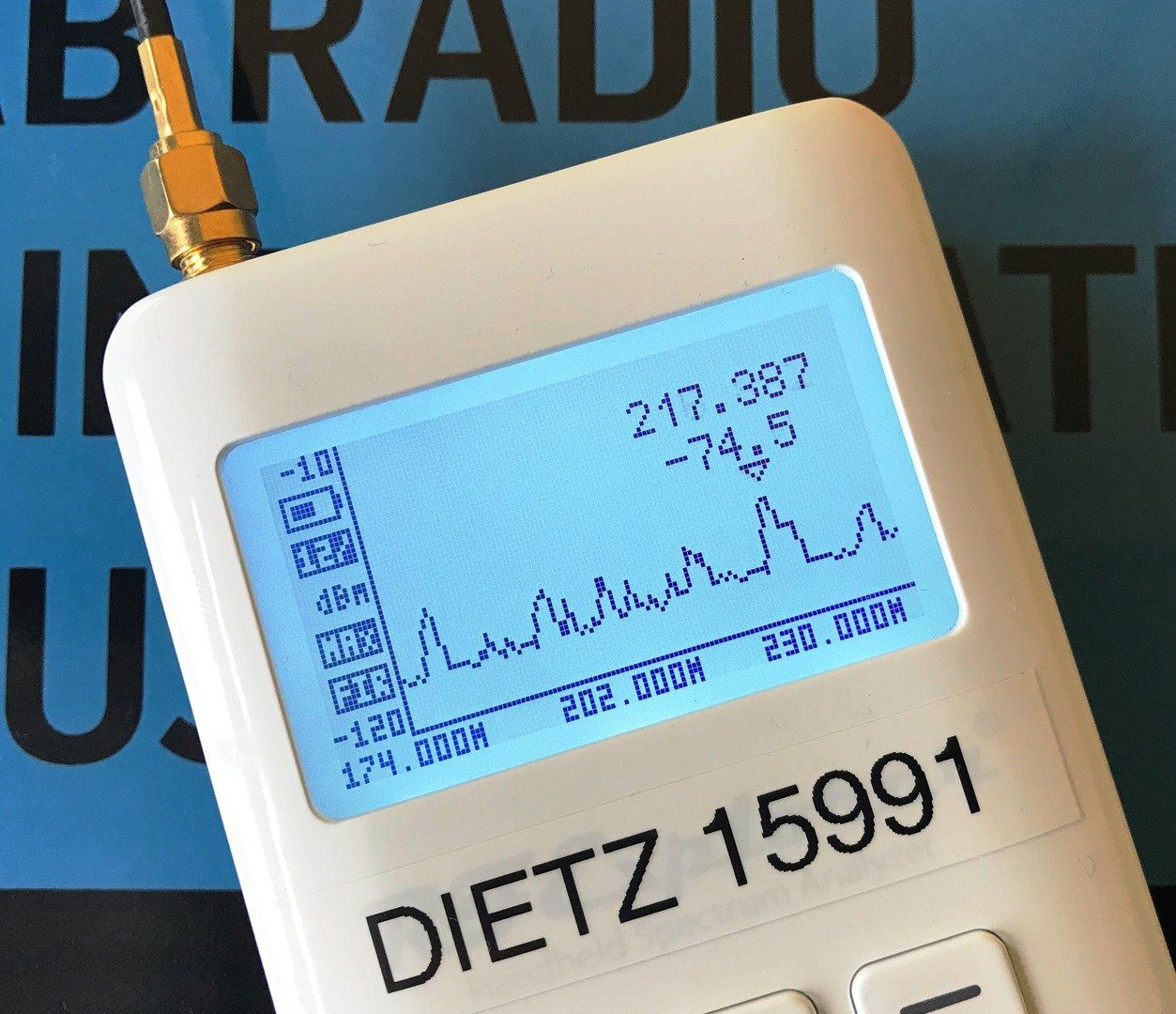

Jedes Ensemble hat ca. 14 Sender. Ganz links der Bundesmux auf Kanal 5C und der maximale Wert auf Kanal 11 A (Länderensemble Pfalz). Hier können mit dieser Antenne ca. 6 * ca. 14 = ca. 80 Sender empfangen werden.

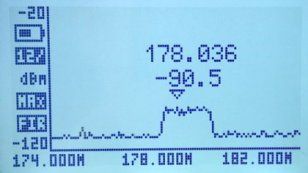

Voreinstellung DAB+, Kanal 5C

178 MHZ Kanal 5C Bundesmux,

z. B: Absolut Relax, Deutschlandfunk, Energy Digital, ERF Plus, Klassik Radio, Radio Bob, Radio Horeb, Sunshine Live, Schlagerparadies, Schwarzwaldradio

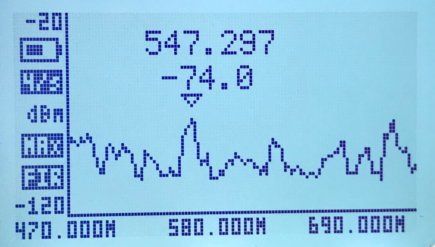

Voreinstellung DBV-T2

Digitales Fernsehen terrestrisch ausgestrahlt. Besonders wichtig für alle Wohnmobilbesitzer. Denn schnell steht die Schüssel im Schatten eines Baumes und DVB-T2 ist dann die einzige Lösung.

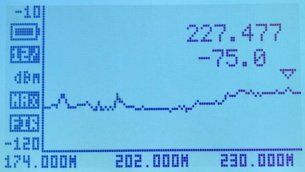

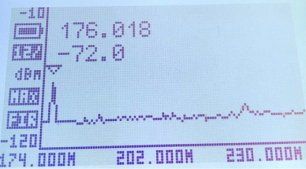

Mercedes Kunde mit einm SL klagte über schlechten, bzw. überhaupt keinen Empfang. Empfangen wurde nur Kanal 5C, sonst überhaupt keine Sender, siehe Frequenzgang links. Fahrzeug hat bedampfte Scheiben! Es war eine "Noname"- Scheibenantenne an der bedampften Scheibe montiert.

Im folgenden Screenshot sehen sie das Ergebnis nach Auslotung des optimalen Empfangsortes und der optimalen Auswahl einer Antenne mit Hilfe des Messgerätes.

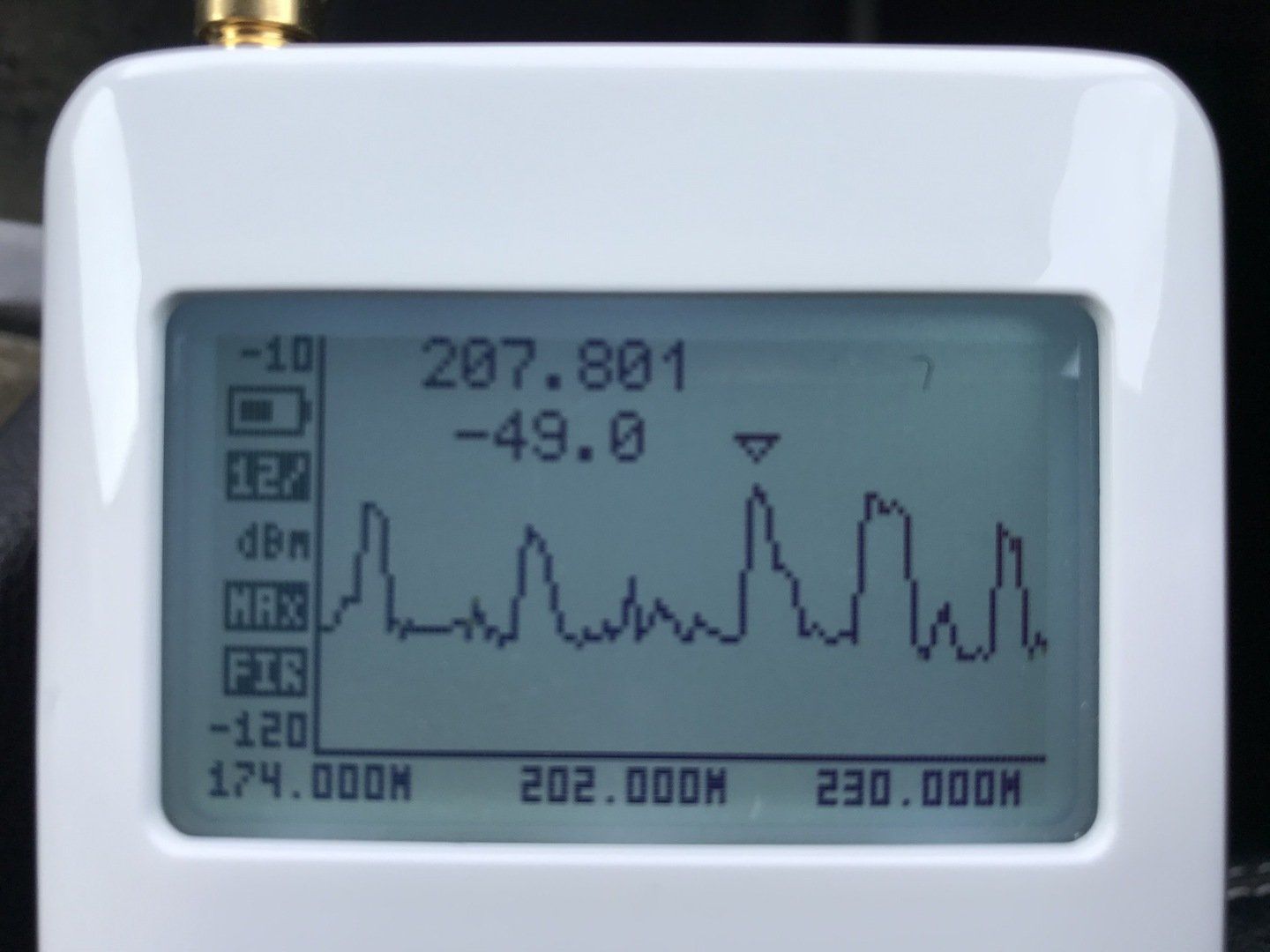

Nach dem Einbau einer Antenne von Antennentechnik Bad Blankenburg auf der Hutablage des SL ergab sich folgendes Bild. Der Kunde empfängt nun an unserem Firmensitz alle DAB+ Ensembles und damit über 80 Sender und ist überaus glücklich nach Hause gefahren.


Motorradfahrer aus Hamburg.

Kunde investierte über 200 Euro für eine passive Stabantenne von ATBB, Verstärker und Splitter. Trotz einer guten und sauberen Installation ist kein Empfang möglich gewesen, da aktive Bauteile (Antennenverstärker und Splitter) verbaut waren, die nur unter Spannung funktionieren.

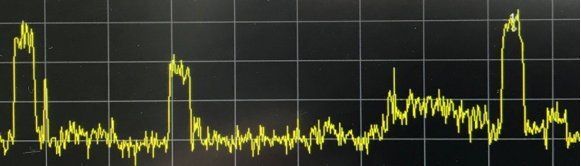

Beim Messen stellte sich heraus, dass sich bei eingeschalteter Zündung obiges Bild ergibt und bei ausgeschalteter Zündung das links nebenstehende Bild.

Problem: Es sind elektronische Bauteile verbaut, deren Störausstrahlung den DAB+ Empfang auslöschen. In diesem Fall muss das Motorrad zuerst von diesen Störquellen befreit werden. Hier hilft der reine Austausch der Antenne nicht. Das linke Bild wäre bei eingeschalteter Zündung ein perfekter Empfang.
